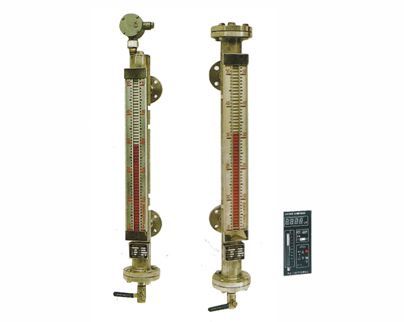

UH-52Z系列側裝式磁翻柱液位計

【UH-52Z系列側裝式磁翻柱液位計產品介紹】：

 UH-52Z系列側裝式磁翻柱液位計，是本廠引進、吸收國外同類產品、并加以吸收、消化、提高、按原化學工業部頒布的磁性液位計標準HG/T21584-95研制生產的產品�？捎糜谒�、罐、槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封、防泄漏適應于高壓、高溫、腐蝕性介質的液位測量，使用可靠，安全性好，它彌補了玻璃板（管）液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目，讀數直觀，測量范圍大，特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓高沾度、有毒、有害、強腐蝕性介質，更顯其不錯的性能。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、先時性、實用性。

側裝式磁翻液位計的顯著特點是液體介質與指示器隔離，所以在任何情況下都很安全、可靠、耐用、而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警、控制或聯鎖，配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位、界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。該系列側裝式磁翻柱液位計可廣泛適用于電力、石油、化工、冶金、環保、船舶，建筑、食品等各行業生產過程中的液位測量與控制。

【UH-52Z系列側裝式磁翻柱液位計產品特點】：

l 適合容器內液體介質的液位、界位的測量。除現場指示外,,還可配遠傳變送器、報警開關、控制開

關，檢測功能齊全。

l 指示新穎，讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度。

l 測量范圍大，不受貯槽高度限制。

l 指示機構與被測介質隔離，因而密封性好，可靠性高，使用安全。

l 結構簡單，安裝方便，維護費用低。

l 耐腐蝕、無需電源、防爆。

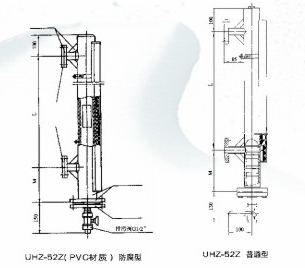

【UH-52Z系列側裝式磁翻柱液位計結構原理】：



液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子流量計也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液們上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界們焉得虎子為容器內介質液位的實際高度，從而實現液位的指示。

【液體介質密度與沉筒距對照表 （PN1 .6-40.MPa)】：

液體介質密度 （ g/cm3)	沉簡距 (mm)	典型液體介質示例
0.45-0.6	320-380	液化石油氣，液氨、乙烯、氫氰酸，乙烷
0.61-0.74	260-320	汽油，丁二烯
0.75-0.85	230-260	甲醇，環氧（丙烷），二甲笨，輕油，乙醉
0.86-0.99	200-230	丙酮，氨水，粗笨，啤酒，重酒，牛脂，乙笨
1.00-1.10	180-200	水，醋酸，樟腦油
1.11-1.25	160-180	鹽酸，焦油，氯磺酸，硝基笨，FR-22
1.26-1.39	140-160	液堿，麥芽糖，20%稀硫酸，硫酸二甲酯
1.40-1.59	120-140	液氯，稀硫酸，濃硝酸，FR-12，氯仿
1.60-2.00	100-120	98%硫酸，發煙硫酸，高氯酸，溴水磷酸，氟油

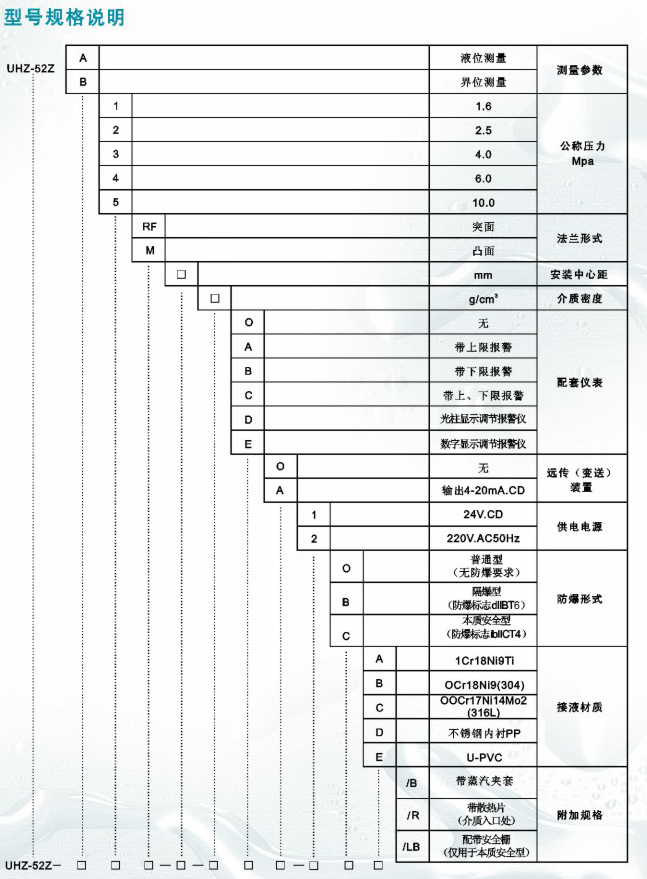

【主要技術參數】：

1 、測量范圍：0-15000mm

2、準確度：±10 mm ±16 mm

3、翻柱直徑：10mm 16mm

4、公稱壓力：PN1.6-10.0MPa

5、公稱通徑：DN20mm

 6、介質密度： ≥0.45g/cm3

7、介質密度差：≥0.15g/cm3(測量界位）

8、介質溫度：-20～+250℃（特殊要求可達450℃）

9、介質粘度：≤150CP=200cst，對于粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選帶蒸汽夾套式液位計

10、環境振動：頻率≤25HZ 振幅≤0.05 mm

11、跟隨速度：≤0.08 m/s

12、連接法蘭：采用化工部1997年新頒布的HG20592-20635-97標準若采用其他標準（如GB、ANSI、DIN等標準），請用戶在訂貨時注明。

13、SXG系列數字顯示調節報警儀、光柱顯示調節報警信詳見說明書。

【報警器技術參數】：

1、供電電源電壓：220V、AC，50Hz

2、輸出信號：二常開，二常閉開關信號

3、開關觸點容量：220V，2A

4、工作壽命：＞10的5次方次

5、報警精度：±5mm

6、環境溫度：-40～+60℃

7、環境振動：頻率≤25Hz振幅≤0.5 mm

8、防爆型式及防爆標志：經化工部電氣儀表防爆質量監督檢驗中心檢驗合格。防爆標志dllBT6.防爆證號：CE991009

9、報警開關防爆軟管接口：M20*1 .5 內螺紋。



【運傳（變送）裝置技術參數】：

1、遠傳裝置量程：0-15000mm:在同一個設備上，因量程過大而同時使用多臺同一型號的浮子液位計時，遠傳部分可以串聯使用多臺同一型號的浮子液位計時，遠傳部分可以串聯使用，但用戶在訂貨時須注明。
2、精度：±10mm
3、回差：±10mm
4 、輸出信號：4-20m A.DC
5、遠傳距離：3Km,敷設電纜電容、電感值不超過0.04UF、2mH
6 、電源電壓：24V .DC 、220V. AC50Hz(浮子液位計配帶24V直流穩壓電源）
7、環境溫度：-40～+60℃
8、環境振動：頻率≤25Hz振幅≤0.05mm
9、負載阻抗：250Ω
10、防爆軟管接口：M20*1.5內螺紋
11、功耗：＜1.0W
12、防爆型式及防爆標志：經化工部電氣儀表防爆質量監檢驗中心檢驗合格。防爆標志： dllbT6. 防爆證號：CE9910098.
